              Pix4D輸出成果盤點(一):2.5D與3D成果

              Pix4D作為一款專業的無人機測繪和攝影測量軟件,有著豐富的輸出成果。本文列出了Pix4Dmapper所有2.5D以及3D輸出的格式,兼容軟件,使用方法以及路徑。另外,一些用戶關心的熱門話題如怎樣輸出osgb格式的三維紋理模型也被說明。

              目錄

              輸出成果

              三維點云

              三維紋理模型

              DSM

              DTM

              等高線

              用戶自定義矢量對象

              輸出方法

              如何生成LoD網格(含osgb格式)



                 輸出成果

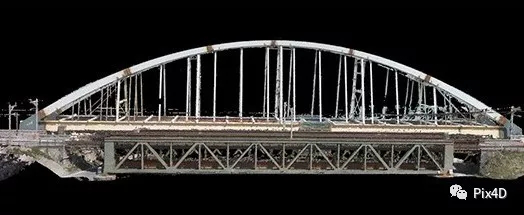

              1. 三維點云





              格式

              軟件

              用途

              .las

              Quick Terrain Reader

              Global Mapper

              ArcGIS

              瀏覽

              VRmesh

              瀏覽

              點云分類

              LAStools

              生成DTM

              .laz

              Quick Terrain Reader

              Global Mapper

              瀏覽

              LAStools

              生成DTM

              .xyz

              Auto CAD

              Auto CAD Civel 3D

              Global Mapper

              瀏覽

              .ply

              Meshlab

              瀏覽

              VRmesh

              瀏覽

              點云分類

              Sketchfab

              網絡瀏覽以及共享

              路徑:...\項目名稱\2_densification\point cloud\項目名稱_densified_point_cloud

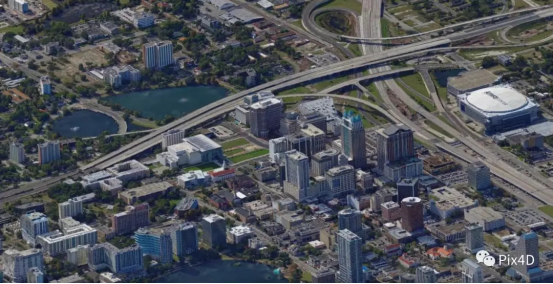

              2. 三維紋理模型







              格式

              軟件

              用途

              .obj

              Meshlab,

              Global Mapper

              Rhino, 3ds Max

              3D Builder

              Maya

              瀏覽

              .fbx

              Rhino, 3ds Max

              Blender, Maya

              Cinema 4D

              瀏覽

              .dfx

              Global Mapper

              ArcGIS

              Quantum GIS

              只能瀏覽三角網格

              .ply

              Meshlab

              瀏覽

              Sketchfab

              網絡瀏覽以及共享

              Blender

              Meshmixer

              3D打印

              .pdf

              Adobe Acrobat Reader

              瀏覽

              .osgb

              Skyline Terrabuilder

              SuperMap

              Acute3D

              瀏覽

              .slpk

              ArcGIS Online

              ArcGIS Earth

              網絡瀏覽

              路徑:...\項目名稱\2_densification\3d_mesh\項目名稱_simplified_3d_mesh

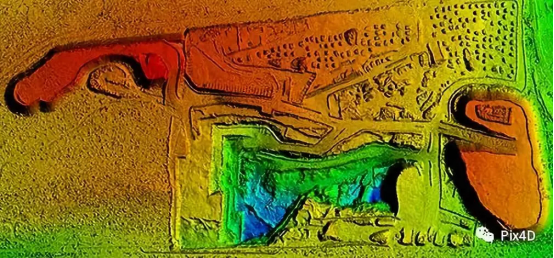

              3. DSM





                方格DSM

              格式

              軟件

              用途

              .las

              Quick Terrain Reader

              Global Mapper

              ArcGIS

              瀏覽

              VRmesh

              瀏覽

              點云分類

              LAStools

              生成DTM

              .laz

              Quick Terrain Reader

              Global Mapper

              瀏覽

              LAStools

              生成DTM

              路徑:...\項目名稱\3_dsm_ortho_\1_dsm\項目名稱_dsm



                柵格DSM

              格式

              軟件

              用途

              .tif

              Global Mapper

              ArcGIS

              Quantum GIS

              生成等高線

              距離、面積及體積的測量

              體積比較(Global Mapper, ArcGIS)

              3D數字化(Global Mapper, ArcGIS)


              路徑:瓦片:...\項目名稱\3_dsm_ortho\1_dsm\tiles

              路徑:合并瓦片:...\項目名稱\3_dsm_ortho\1_dsm

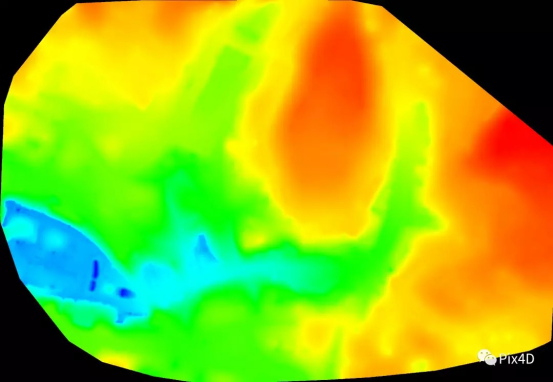

              4. DTM





              格式

              軟件

              用途

              .tif

              Global Mapper

              ArcGIS

              Quantum GIS

              生成等高線

              距離和面積的測量

              路徑:瓦片:...\項目名稱\3_dsm_ortho\extras\dtm\tiles

              路徑:合并瓦片:...\項目名稱\3_dsm_ortho\extras\dtm

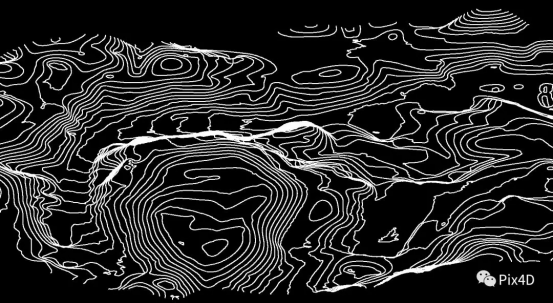

              5. 等高線






              格式

              軟件

              用途

              .shp

              Global Mapper

              ArcGIS

              Quantum GIS

              瀏覽

              編輯

              .pdf

              Adobe Acrobat Reader

              瀏覽

              .dxf

              AutoCAD

              Global Mapper

              ArcGIS

              Quantum GIS

              Global Mapper

              瀏覽

              編輯


              路徑:...\項目名稱\3_dsm_ortho_\extra\contours

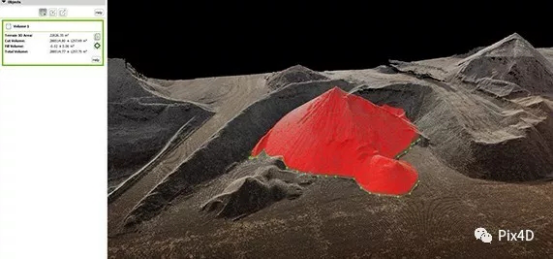

              6. 用戶自定義的矢量對象






              折線,平面,體積(基準面)



              格式

              軟件

              用途

              .shp

              Global Mapper

              ArcGIS

              Quantum GIS

              AutoCAD

              瀏覽

              編輯

              .dxf

              Global Mapper

              ArcGIS

              Quantum GIS

              AutoCAD

              瀏覽

              編輯

              .kml

              Google Earth

              瀏覽

              .dgn

              MicroStation

              瀏覽

              編輯


               路徑:用戶自定義


                  輸出方法


              Pix4Dmapper如何生成LoD網格(含osgb格式)

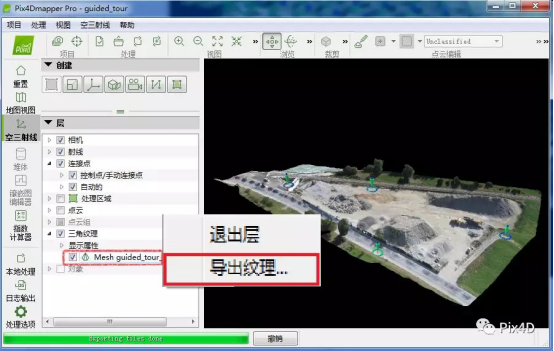

              a. 在視圖工具欄中單擊“空三射線”。在左側邊欄的“層”部分,展開“三角紋理”,右鍵單擊要導出的三維紋理模型。

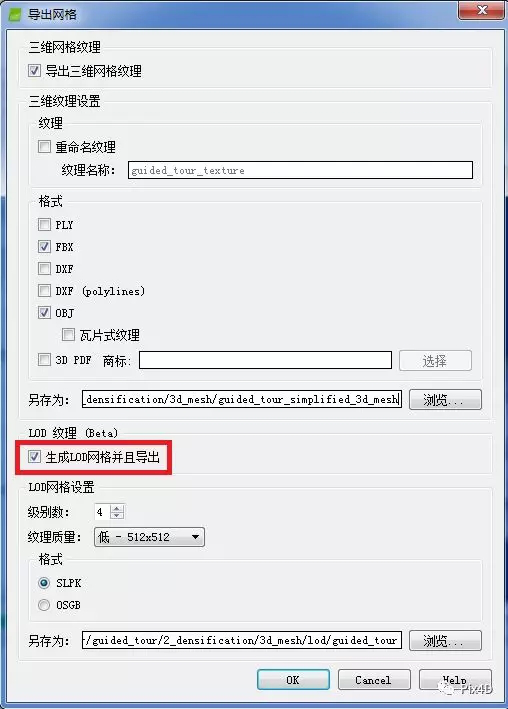

              b. 點擊“導出紋理...”,跳出“導出網格”窗口。


              c. 勾選“生成LOD網格并且導出”,選擇LOD網格設置:

              • 級別數

              • 紋理質量

              • 格式(SLPK/OSGB)

              • 儲存位置

              注:本文僅標注Pix4D團隊已測試過的應用程序。


              —文章轉于PIX4D

              本文僅限行業學習交流之用,版權、著作權歸原載平臺及作者所有,如有侵權,請聯系刪除。
